產品名稱：數字墻
型號：HF2000系列數字墻
產品簡介：
HF2000型數字墻是一種墻體采用專用鋁型材材料組裝搭建成滿足現場要求的模塊化框架結構，框架的搭建均采用冷鏈接的方式連接。
墻體的正表面可選用鋁塑板、鋁板、鋼板或石材等材料拼接而成。墻體背面為鋼制扣板結構，可拆裝式，板面數控沖壓散熱孔，可根據大屏幕的數量合理設計安裝散熱系統，保障電器設備安全穩定運行。
墻體留有檢修通道、設備檢修窗口，有效的延長顯示設備的使用壽命。
墻體內部安裝統一的供電系統設備，避免其占用外部控制室的有限空間。
HF2000系列數字墻系統主要由以下幾部分組成：
一、?墻體：

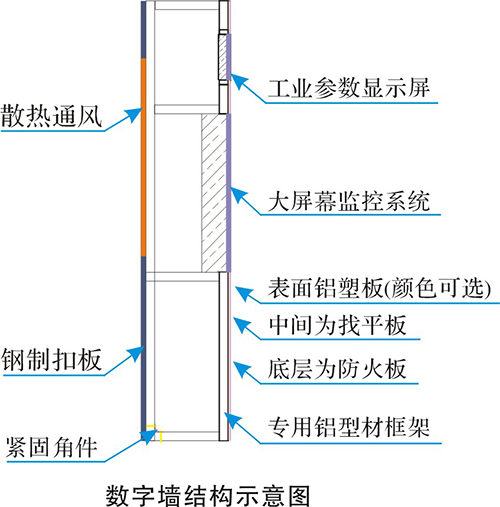

墻體結構示意圖：
二、顯示監控系統：
1.?HF1000工業參數顯示屏（詳見工業參數顯示屏網頁）
2.大屏幕液晶單屏或大屏幕拼接屏：LED、LCD、DLP、DID?、PDP等.?（詳見液晶顯示屏網頁）
三、信號采集及處理設備：包括數據采集器、畫面分割器、拼接處理器、工控機和圖像處理控制軟件等；
1.HF1000工業參數顯示屏信號采集：
數據采集模塊可以從多個不同的系統（如：儀表、DCS系統及SIS系統）實時采集生產數據（開關量、模擬量），本系統采用通訊的方式由圖文處理器通過數據采集模塊分別從機組各系統提供的實時數據庫接口讀取有關數據，同時考慮可能個別信號需要從現場儀表采集。采集后的信號通過RS485通訊接口傳輸至工業參數顯示屏工控機控制，數據以實時方式在HF-1000工業參數顯示屏上顯示。
2.?大屏幕液晶控制系統
大屏幕監控系統可根據現場使用要求配置多路DVI、VGA、HDMI等多種信號接入，可增加輔控設備并預留系統升級端口。該系統基于以太網交換架構，采用全數字化網絡視頻交換技術，具有強大的視頻信號的接入和處理能力。能顯示復合視頻信號、計算機RGB/DVI信號、網絡計算機信號、超高分辨率圖形信號、IP流媒體數字視頻信號。
四、供電系統：
墻體內提供防電磁干擾的配電柜、控制柜，可容納UPS電源、雙電源切換裝置、電腦控制主機、視頻控制器（如矩陣等）設備，避免其占用外部控制室有限的空間。?墻體留有檢修通道、通風散熱孔，設備檢修窗口，有效的延長顯示設備的使用壽命。

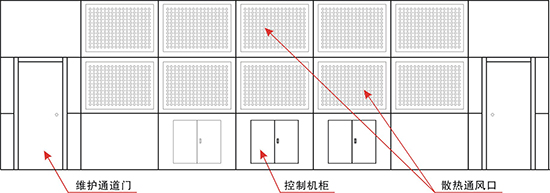

數字墻背面布置圖
數字墻特點：
?提供個性化設計方案；
?提供專業人員設計的3D效果圖；
?統一的信號采集、轉換、處理、顯示、輸出；
?統一的電源控制系統，安全可靠；
?墻體采用優質防火裝飾材料；
?多種形式的故障報警系統；
?整體設計考慮了隔音、防塵、散熱等功能要求；
?墻體為鋁型材模塊框架結構，方便安裝、改建、移動、拆卸，環保、省時、高效；
?墻體結構均為冷連接、無焊接，更加牢固。
數字墻選型:
HF2000-1型，墻體表面選用鋁塑板拼接而成.。
HF2000-2型，墻體表面選用鋁板或鋼板拼接而成。
HF2000-3型，墻體表面選用石材拼接而成。
